Angel Eyes Fog lights

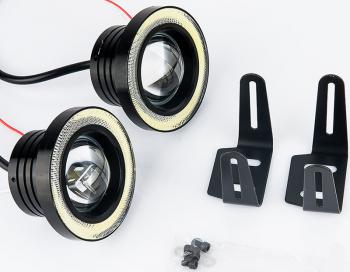

Angel Eyes 1
Angel Eyes Fog lights
 久しぶりに Aliexpress で面白そうな物みつけた!
 リングの部分の色は、赤・青・白の3種類、大きさも、64,76,89の3種類!
 能書は、以下の通り
2Pcs/lot Car Fog lights Angel Eyes 64mm 76mm 89mm 3200lm Universal COB LED DRL Driving Lights Fog Lamp Fog Light 12V 30W 2016

Liminance: 3200lm/piece
Waterproof: IP67
Irradiation distance: 200meters
Wattage: 30W

主要スペックだけを抽出しましたが、30WのLEDって・・・昇圧でもしないかぎり、無理でしょ・・・
いやまてまて、消費電力が30Wってだけで、LEDが30Wとは書かれていない、てな事はないだろうし、写真を見る限り10WのLEDだよなぁ
Angel Eyes 2
Angel Eyes 分解してみた
Angel Eyes 3
発光させるための回路
とりあえず、注文してみた、数量がまとまっていたので、Fedexで送ってくれて1週間で届いた
案の定、10WのLEDでして、ドライバについている抵抗は、0.180Ωなんで、550mA流している事になります。
全体で、12V1.4Aぐらい流れたので、16.8Wでした。片側 リングLEDを含めて、0.7A で 8.4Wって事です。
これでも、抑えてあるよね、抵抗が0.1Ωが付いて1000mA流しているかと思いました。良心的か?
商品説明の30Wって、何それ?どこから出てくるの?って感じ

テスト中5分も付けっぱなしにしていたら、かなり熱くなってしまいました。
つまり、このまま付けると、寿命は半年か??
3年・・・無理だな、せめて1年半ぐらい持たせるために、回路を設計・・・
均して5割ぐらいのパワーでドライブすれば、旨く行けば2年は持つのでは・・・という考えでソフトを作る。
車が止まっている時は、パワーを落とすために3軸 加速度センサーMMA7361を使って、車の挙動を感知!
秋月から、「3軸加速度センサモジュール MMA7361」を購入したんだけど、1モジュール800円だってばよ! 高いよ!
しかも、3Vか3.3Vを作らなければならないし、そのためにさらに150円ぐらいかかる・・・
MMA7361を買ったときにちょっと試したけど、誤差もあるし、ちょっとの事で値が変わるし、色々と試してみると、
ポーリングで検知すると、0.5秒ぐらいかかるし、割り込みで連続して取ればOKなんだが、ディバックが面倒なので、
割り込み使いたくないしなぁ
結局ポーリング処理で、明るさ5段階で最大で4の明るさとフラッシュの時だけ5番目の100%の出力を出すようにしました。
車が止まっている時は、30秒に1回ぐらい、フラッシュかジワジワっと光らせて、走行時は2分に1回ぐらい、フラッシュかジワジワ
連続して揺れがある場合は、どんどん明るくして、なければ暗くしていくという感じでしょうか
Angel Eyes 4-1
リングモード
一度目スイッチを入れると、リングだけ光るモード
Angel Eyes 4-2
ナイトモード
もう一度スイッチを入れると全灯モード、白が強すぎてリングの青が見ずらいですが、目で見ると青のリングも見える
青リングと中央の白LEDのスイッチ別にすれば、良いのですが、ロードライト1セットの為に、スイッチ2個も要らないでしょ!
まぁ、雰囲気的にはOKだし、発熱量も許せる範囲、はたして設計通り2年もつか??

あぁそれから、Aliexpressで今後の為、MM7661のモジュールを購入しました、価格は10個で3000円しかも、
3.3Vの電源モジュールも付いている!のだが、注文して1カ月、まだ発送されていません。
しかし!
 そんなこともあろうかと、2か所から注文したのに、両方とも来ない・・・、気長に待つしかないのか!

で、取り付けは現地の車屋でやってもらったけど、フロントグリル内につけるように指示して、そっちはOKなんだが、
車内のスイッチの配置と、スイッチへの配線のセンスが全くない!ちょっと考えろよ!

 私は満足しているのだが、車の持ち主曰く、暗いって・・・十分 威嚇するほど明るいんだが、ロードライトとしては暗い!
5Wぐらいしかないし、LEDについているレンズが拡散型なので、光が集約しないので、道を明るく照らせないのです。
これは、私は解っていたが、車の持ち主は気に入らないようです。ヘッドライト代わりに使うには、20Wは必要だよね
それから、もっとアクションがほしい・・・と、でも これだけチカチカすれば十分でしょう、
日本だったら直ぐに警察に止められるレベルで、前の車と喧嘩に巻き込まれるレベルです。

 それから、安いリレーを探して、取り付けたのは良かったんだけど、テスト中、なんかリレーが発熱するなぁと思ったら、
5Vリレーだった!、付けちゃったんで、1W120Ωの抵抗噛ませて、12Vで使っています。
一番のウイークポイントになってしまったかも??
