久しぶりに、UNOを買ってみた、1 Lot 10個 1個あたり365円！

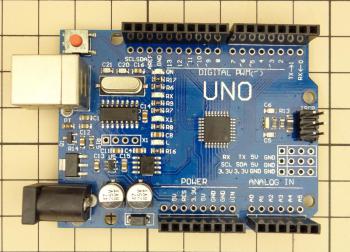

　こんな安く、出来るのか！シリアルインターフェース廻りは CH340、ヒューズが見当たらないが、通常のピンヘッダーに並んで、もう1組あるので、配線が楽です。ここまでやらなくても、電源とGNDが取りやすければ良いのですけど、ともかく安いです。
　今回は、Nano 特集？です。

Nano も買い慣れてきて、もう安いのしか買わないようにしています。	1個318円、シリアルはCH340Gですね。
これは、1個402円！	やっぱりシリアルは、 CH340Gです。
www.betemcu.cn の Nano 1個 366円	店によって値段はまちまちだ、購入前にチェックが必要だな、こいつも CH340G
まともな Nano も 1種類買ってみた、1個1131円	初めて買った Nano に凄く似ている。高いだけあってシリアルチップがFTDI232RLでちょっと違う！だけど、FTDI232RLでも、もっと安くなってよいはずだよなぁ。

安物買うなら、UNOやNanoは$3台、Pro Miniは$２台で手に入るようだ。
$2でPro Miniが買えるなら、AVRのTiny 2312を使って何か組むより Pro Miniを使った方が安く出来る。

www.betemcu.cn の ProMini　？？

Aliexpressで買い物する時、安いArduino を見つけると、１Lot （5~10個）をついでに買っている、UNOもNANOもProMiniをバリエーションがあって楽しい！

ページトップのPro Mini だ、ATMEGA328 5V/16MHz と書かれて売られている。　特徴的なのは、大きなクリスタルが付いている事だ！　価格は5個単位の販売で、1個240円ぐらいと、超お得！	このショップでは、ATMEGA168 5V/16MHzのPro Miniも売られていて、見た目全く同じ！で、注意しないと危ない　価格は、10個単位販売で、1個174円程度とすんごく安い！
The Simpleとプリントされた、Pro Mini 何処製と言うよりいろんなショップで売られている。　Deek Robot 製と全く同じ部品配置、Deek Robotとプリントされてないだけ、マシかも？　中華製も自分の名前を騙れるようになっただけ、進歩？したのか？価格は1個309円だ！	この機種は3.3V 8MHz版も売られていて、10個単位販売で、232円、5V版も10個売りの所で買えば、安かったと思う。　届いてから区別する為に、マジックで印をつけた。

　Pro Miniにスケッチを書き込むためには、FTDIのアダプタが必要になる訳だが、これも色々と販売されている。

秋月電子製で、使いやすそうなのは、「ＦＴ２３２ＲＬ　ＵＳＢシリアル変換モジュールキット」未完成品なら、1個800円　3.3V 5V切替、VCC(VIO) 出力 ON/OFF切替と全ての機能？があり、十分なんだが、配線パターン上、写真右上にFTDI用の信号が出ているので、そこから接続ケーブルを繋ぐわけだが、あまりみっとも良くない。	中華製で良く売られているのがコレだ、価格は250円とグッと安くなる、チップはCP2102。　これで、満足していたのだが、最近3.3VのPro Miniを買ったので、3.3V用のケーブルも作らなければならない。　5Vのまま使っても、Pro Mini自体は壊れないだろうが、Pro Miniに付けている周辺機器が3.3Vだったりすると、壊れる可能性が高い。
そんな中、見つけたのがこいつ！1個268～454円　価格のばらつきは、売っているショップの違い　高い店が良い訳では無く、安い店は届かない場合もあるが・・・　ともかく、6ピン全てをパラレルにFTDIインタフェースに挿すだけ、基板上に5V/3.3V 切り替えジャンパーが付いている。　まぁ、パラで繋ぐとはいえ、電源ラインには逆流防止のダイオードは入れるようにしている。　　この価格で、FT232Rが載っているのでとってもお得だ！	さて、3.3V版のPro Miniも揃ったので、さっそく、今まで怪しい接続をしていた、ESP8266とかやっすいLCDを、ちゃんと3.3Vで駆動してヤルか！　（5V-3.3Vの電圧変換モジュールなんかも、多数？在庫があるが、ブレッドボードで組むときにいちいち入れてない）　意気揚々と実験開始してみると、動かねぇ・・・・！　　色々と調べると、Pro Mini 3.3Vを売っていたHPのコメントにやっぱり、動かね～～って言うコメントが複数ある。　よく読むと、ブートローダーが書かれていないとの事、以前買った Pro MiniにAVR ISPのコネクタが出ている商品があったが、なんで、ISPのコネクタが出ているんだ！と悩んだ、IDEからPro Miniには、AVR ISPではスケッチを書き込むことができないのに！　ともかく、Pro Mini 3.3VからISPの配線を引き出して、ブートローダーを書き込まなければならない。
写真のUNOは関係ない、手近にあった、UNO付きのブレッドボードを使っただけである。　バラックで書き込みの動作検証をしたらOKであった、全ての Pro Mini 3.3V を組み立てて（Pinのはんだ付け）ブートローダーを、書き込むのが面倒だったので、ブートローダー書込み用の基板を作った。	説明が手書きなのが、アレだけど、テプラ使うのが面倒であった。どうせ使っている時は見えないし！
	ICで5V作って、AVR ISP MK2に供給している、電源アダプタの出力をPro MiniのRAWへ供給している。　ダイオードは安全の為、スイッチが付いているのは、書き込みが失敗した時に、Pro Miniの電源を切る為だ。　さらに、いくらダイオードを付けているとはいえ、FTDIからテスト用のスケッチを入れるときには、電源OFFにした方が安全だからだ。　　また、変なアダプタ？が1個　増えた！
